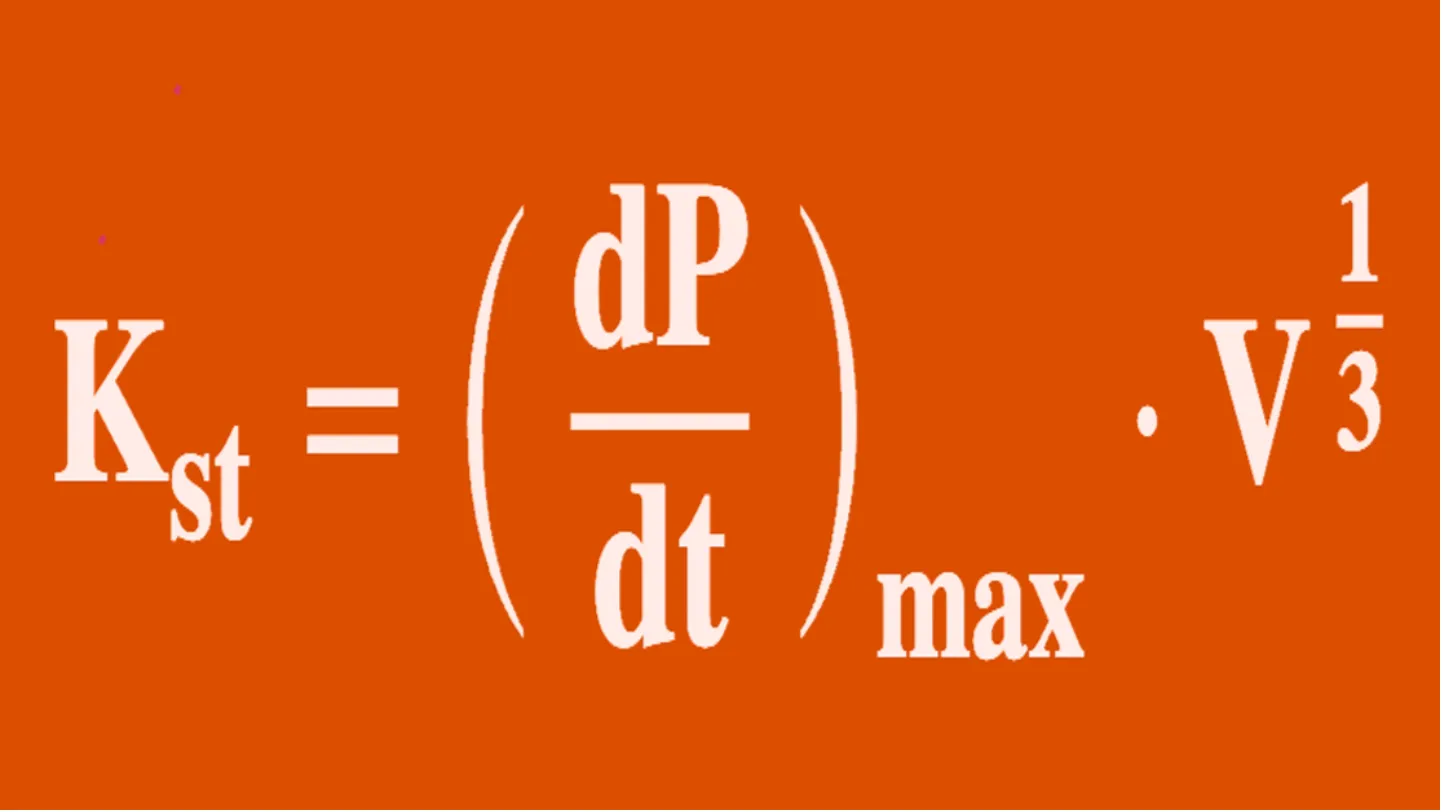

Die meisten Explosionsschutzfachleute kennen die Formel

Die Realität von Staubexplosionen lässt sich jedoch nicht auf eine einzige Gleichung reduzieren. Die IEC/EN IEC 60079-10-2 liefert einen Rahmen für die Zoneneinteilung bei brennbaren Stäuben. Sie beschreibt aber nicht den tatsächlichen Ablauf einer Staubexplosion im Prozess. Wer sich ausschließlich auf die Zoneneinteilung beschränkt, kann das Risiko unterschätzen.

Eine Staubexplosion ist kein statisches Ereignis. Sie ist ein dynamischer Vorgang, bei dem Mechanik, Strömungslehre, Thermodynamik und chemische Reaktionskinetik innerhalb von Millisekunden zusammenwirken. Der bekannte KSt-Wert ist dabei nicht der Anfang der Betrachtung, sondern das Ergebnis einer Kette physikalischer Vorgänge.

Es beginnt mit etwas scheinbar Einfachem: Staub wird von einer Oberfläche gelöst. Entscheidend ist, ob Luftbewegung, Druckstoß, mechanische Bewegung oder Prozessströmung ausreichen, um eine abgelagerte Staubschicht aufzuwirbeln. Erst wenn Staub in ausreichender Menge in Suspension gelangt, kann überhaupt eine explosionsfähige Staubwolke entstehen. Anschließend bestimmen Austrittsgeschwindigkeit, Turbulenz, Partikelgröße, Feuchtegehalt und räumliche Verteilung, ob die Wolke homogen wird oder lokal stark konzentriert bleibt.

Danach folgt die kritische Phase der Wolkenbildung. Konzentration, Verweilzeit in Suspension und Durchmischung bestimmen, ob der explosionsfähige Bereich erreicht wird. Die Mindestexplosionskonzentration ist dabei kein fester Praxiswert, der unabhängig von den Randbedingungen betrachtet werden darf. Sie hängt unter anderem von Partikelgrößenverteilung, Feuchte, Produktzustand, Turbulenz und Energieeintrag ab.

Erst im Moment der Zündung sprechen wir von der primären Explosion. Hier werden die klassischen Explosionskenngrößen relevant: maximaler Explosionsdruck, maximale Druckanstiegsgeschwindigkeit, KSt-Wert, Behältervolumen und der erwartete reduzierte Explosionsdruck. Diese Kenngrößen sind wesentlich für die Auslegung konstruktiver Schutzmaßnahmen, zum Beispiel nach EN 14491 für die Druckentlastung von Staubexplosionen, nach VDI 3673 oder im internationalen Kontext nach NFPA 68.

In der Praxis ist die primäre Explosion jedoch häufig nicht das größte Problem.

Die größten Schäden entstehen oft durch sekundäre Explosionen. Die Druckwelle der primären Explosion kann Staubablagerungen in benachbarten Bereichen, auf Trägern, Kabeltrassen, Bühnen, Maschinenrahmen oder innerhalb von Anlagenteilen erneut aufwirbeln. Die dadurch entstehende zweite Staubwolke ist häufig größer, besser verteilt und stärker durchmischt als die ursprüngliche Wolke. Das Schadenspotenzial kann dadurch deutlich steigen. In der Praxis sind sekundäre Staubexplosionen häufig für die katastrophalen Folgen verantwortlich, weil sie sich über Räume, Apparate, Rohrleitungen oder verbundene Anlagenteile ausbreiten können.

Ab diesem Punkt verschiebt sich die Betrachtung von der reinen Explosionskenngröße zur Ausbreitung des Ereignisses. Druckwellen, Flammenfronten, thermische Strahlung, brennende Partikel, Verwirbelung weiterer Staubablagerungen und die zeitliche Entwicklung im Raum bestimmen, ob aus einem lokalen Ereignis eine Anlageneskalation wird. Zonierungsradien sind in diesem Zusammenhang keine abstrakten Kreise auf einer Zeichnung. Sie müssen aus realen Freisetzungen, Ablagerungen, Luftbewegungen, Prozessbedingungen und möglichen Eskalationsszenarien verstanden werden.

Für die deutsche Praxis bedeutet das: Die Zoneneinteilung ist nur ein Teil der Gefährdungsbeurteilung. Nach Gefahrstoffverordnung und Explosionsschutzdokument muss der Betreiber nicht nur beschreiben, wo gefährliche explosionsfähige Gemische auftreten können. Er muss auch nachvollziehbar festlegen, wie das Auftreten solcher Gemische vermieden oder begrenzt wird, wie wirksame Zündquellen verhindert werden und welche konstruktiven Schutzmaßnahmen erforderlich sind, wenn eine Explosion nicht sicher ausgeschlossen werden kann. Dabei sind insbesondere TRGS 720, TRGS 721, TRGS 722, TRGS 723 und TRGS 724 relevant. Für Anlagen und Arbeitsmittel kommen zusätzlich die Anforderungen der Betriebssicherheitsverordnung, Prüfpflichten und die Instandhaltung über den gesamten Lebenszyklus hinzu.

Für die Praxis heißt das: Eine Staubschicht ist nicht nur ein Reinigungsproblem. Sie kann der Brennstoff für die nächste Explosionsstufe sein. Eine lokale Staubwolke ist nicht nur eine Frage der Zone. Sie ist Teil eines dynamischen Szenarios. Eine Druckentlastung ist nicht nur eine berechnete Fläche. Sie muss in ein Gesamtkonzept aus Vermeidung, Entkopplung, Druckentlastung, Unterdrückung, organisatorischen Maßnahmen, Reinigung, Inspektion und Instandhaltung eingebettet sein.

Zoneneinteilung allein ist deshalb nicht ausreichend. Ein Explosionsschutzdokument, das sich nur auf Klassifizierung und Geräteeignung beschränkt, ohne die physikalische Entwicklung von Staubfreisetzung, Wolkenbildung, Zündung, Primärexplosion, Sekundärexplosion und Propagation zu betrachten, verfehlt den Kern des Risikos.

Die Kubikwurzelgesetzmäßigkeit ist daher kein Endpunkt der Analyse.

Sie ist der Beginn der technischen Fragestellung.

Wer Staubexplosionen verstehen will, muss weiter denken als bis zur Zone.
